三維運動混合機

一、用途：
   三維混合機原名三維擺動混合機，又稱振蕩式混合機，是目前國內先進的一種粉體混合設備，該機用于制藥、化工、輕工、電工、機械、礦冶國防工業及各科研單位的粉狀，顆粒狀物料的高均勻度的混合。

二、工作原理：
   三維運動混合機工作原理與傳統的回轉式混合機不盡相同，它在立方體三維空間上作獨特的平移、轉動、搖滾運動、使物料在混合筒內處于“旋轉流動-平移- 顛倒落體”等復雜的運動狀態，即所謂的TURBULA狀態； 產生一股交替脈沖，連續不斷地推動物料，運動產生的湍動則有變化的能量梯度，從而使被混合的物料中各質點具有不能的運動狀態，各質點在頻繁的運動擴散中不斷的改變自己所處的位置，產生了滿意的混合效果。

   物料混合中忌諱的有兩點：一是混合運動中離心力的存在，它能使不能密度的被混合物料產生偏析； 二是被混合物料成團塊狀和積聚運動，使物料不能有效的擴散摻和，三維擺動混合機的運動狀態克服了上述弊病，它是目前國際上理想的高效能混合設備。

該機混合筒多方運轉，物料無離心力作用，無比重偏析及分層，積聚現象，各組分可有懸殊的重量比混合率達99.9%以上，裝量系數可達0.9（普通混合機為0.4-0.6）。占地面積小，為節能高效混合，該機在運行中由于多向混合，加速了流動和擴散作用，解決了一般混合機因離心力作用所產生的物料比重偏析積緊現象，混合無死角，能有效確保混合物料品質。

三、結構特點：
    該機由機座、驅動系統、三維運動機構、混合筒，變頻調速電機，進料口出料口，電器控制系統等組成，與物料直接接觸的混合筒采用優質不銹鋼材料制造，筒體內壁經精密拋光。
機座：
    該機機座由型號鋼制成，外復不銹鋼面面析。機座結構合理，能有效的穩定整機，完全符合藥品的GMP要求。
驅動系統：
    該機的驅動系統由電機、傳動減速系統、變頻器、及人機界面PLC控制系統組成傳動減速系統，設計簡練，傳動平穩可靠，變頻器能有效地緩沖重載啟動的慣性，還能準確的選擇停機時料筒的位置，以方便進料或出料。
三維運動機構：
    為使混料筒能在立體三維空間作復雜的平動、轉動、搖滾運動，該機設計有獨特的主動、從動雙軸及二軸端三維運動搖臂結構； 從動軸作柔性設計，使該機運動更加靈活、輕便；調試、維修更加方便。
    Y型三維運動搖臂機構采用全不銹鋼材料，并經拋光處理、造型美觀，可在10萬級100級潔凈區域內使用。
混料筒：
     本機混料筒置于兩個空間交叉有互相垂直，分別由Y型號三維護運動搖臂連接的主、從動軸之間，混料筒由筒身、正錐臺進料端，偏心錐臺出料端、進料口及出料裝置組成。混料筒采用優質不銹鋼精制，其內壁及外壁經拋光處理。筒體氣密性好，平面光潔無死角、無殘留、易清洗。進料口采用卡箍式法蘭密封、操作方便，氣密性好。出料采用獨特設計的信心錐臺，不對稱設計更利于物料的均勻混合，放料時，出料口處于混合容器的低位置，同時將物料放盡。
出料閥采用本廠獨特設計的蝶形閥，密封性能好，出料方便，不殘留。

四、技術參數：

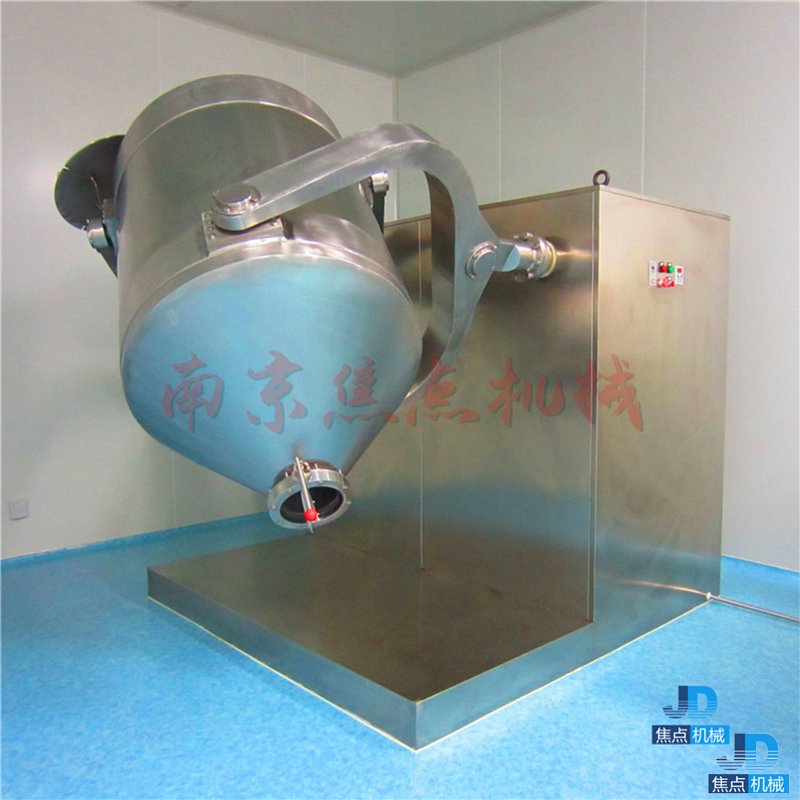

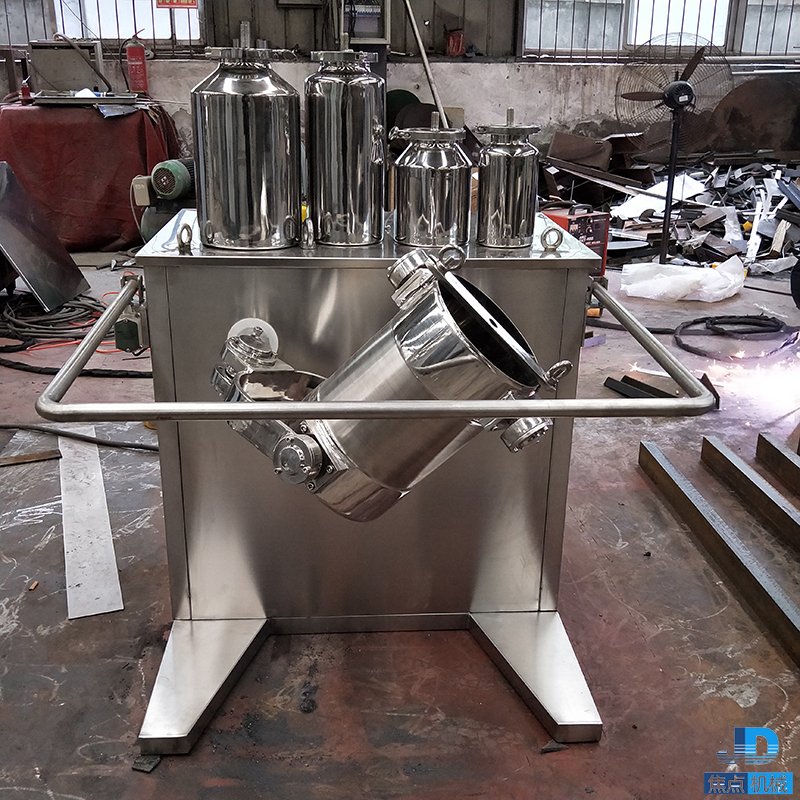

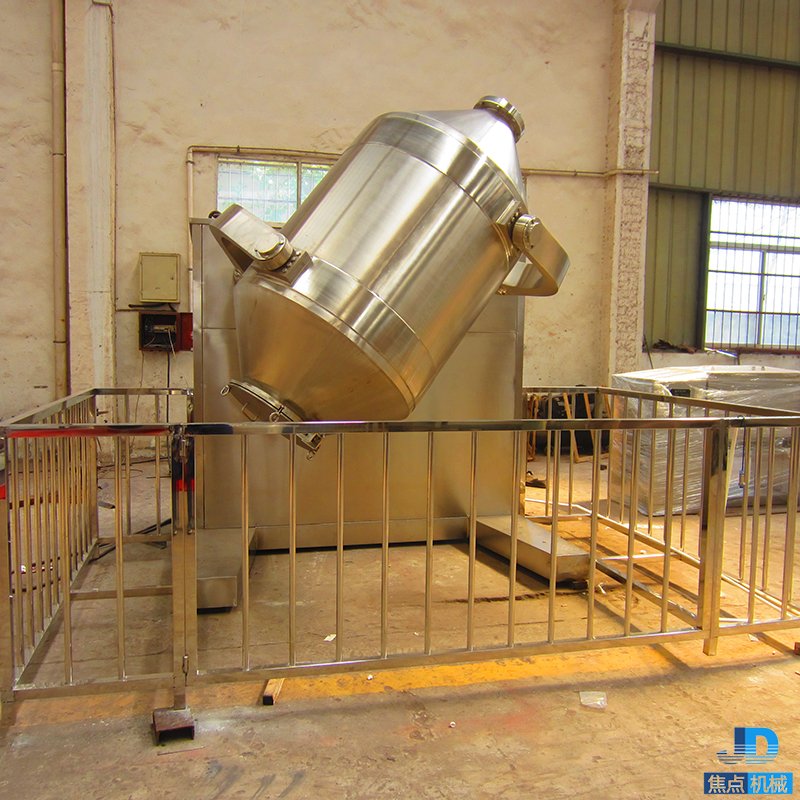

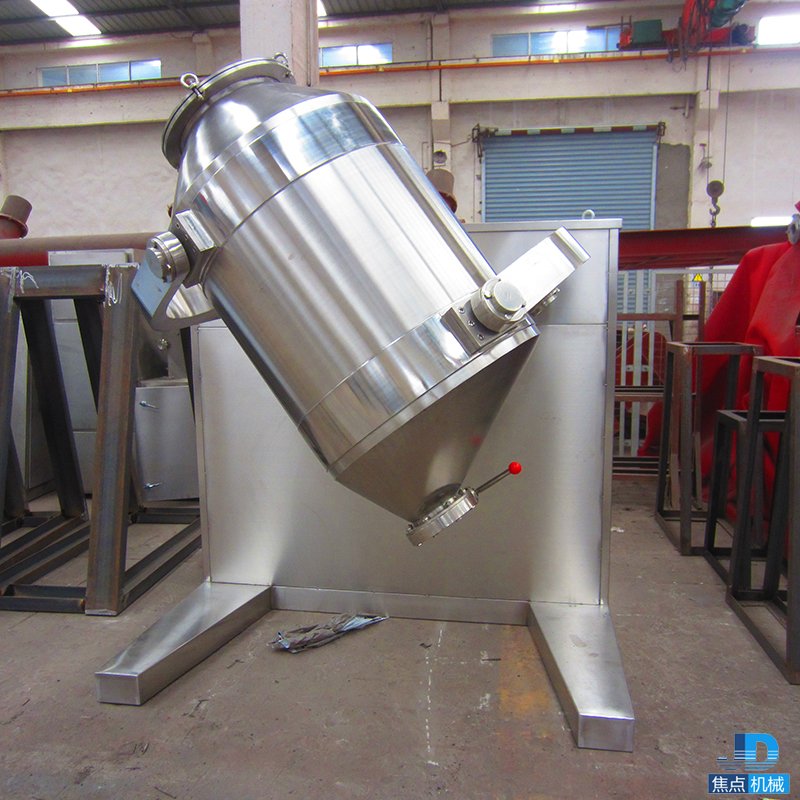

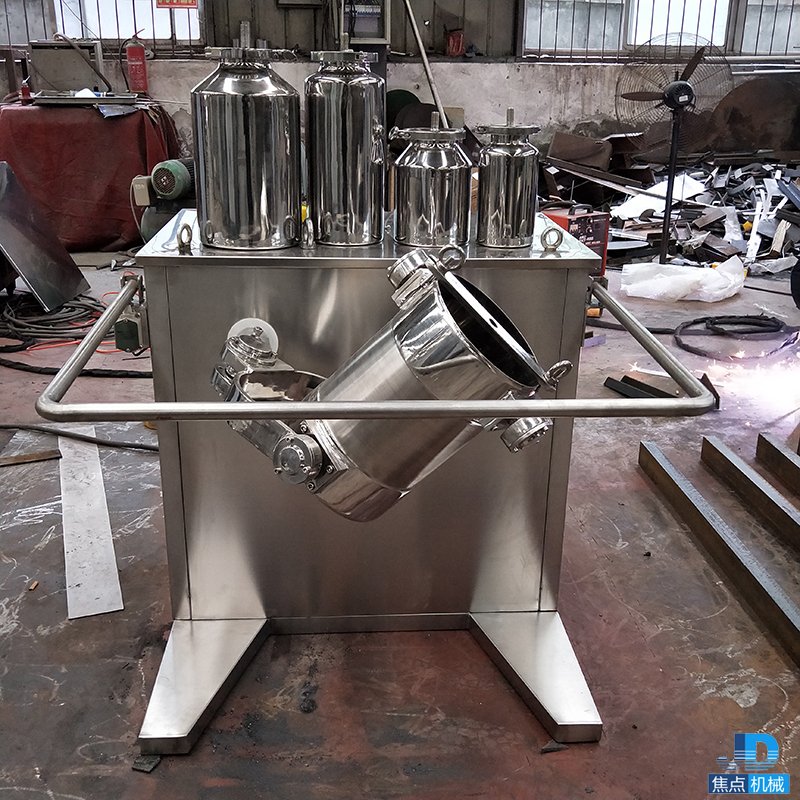

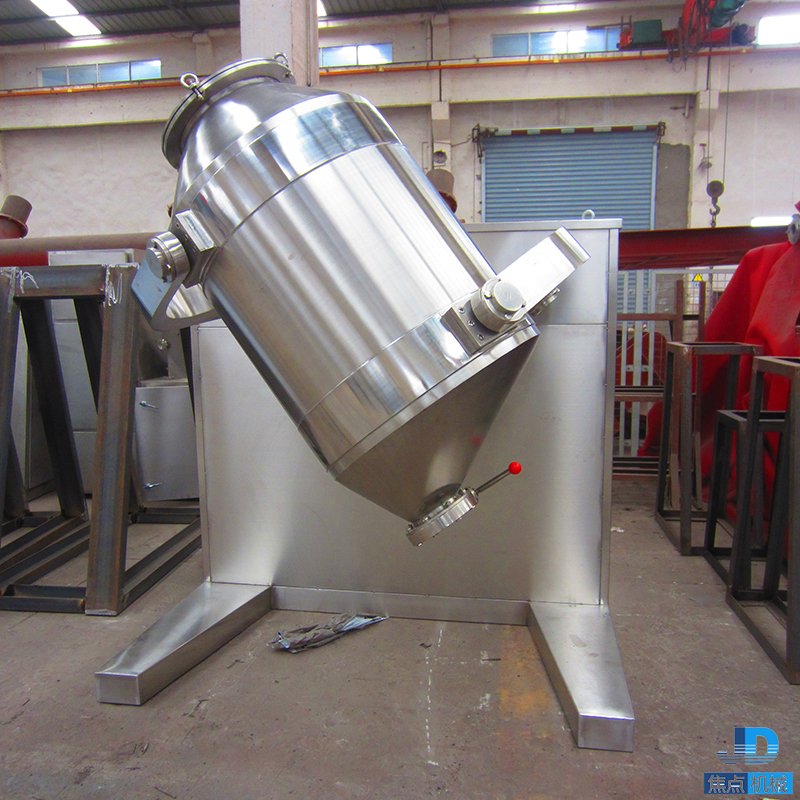

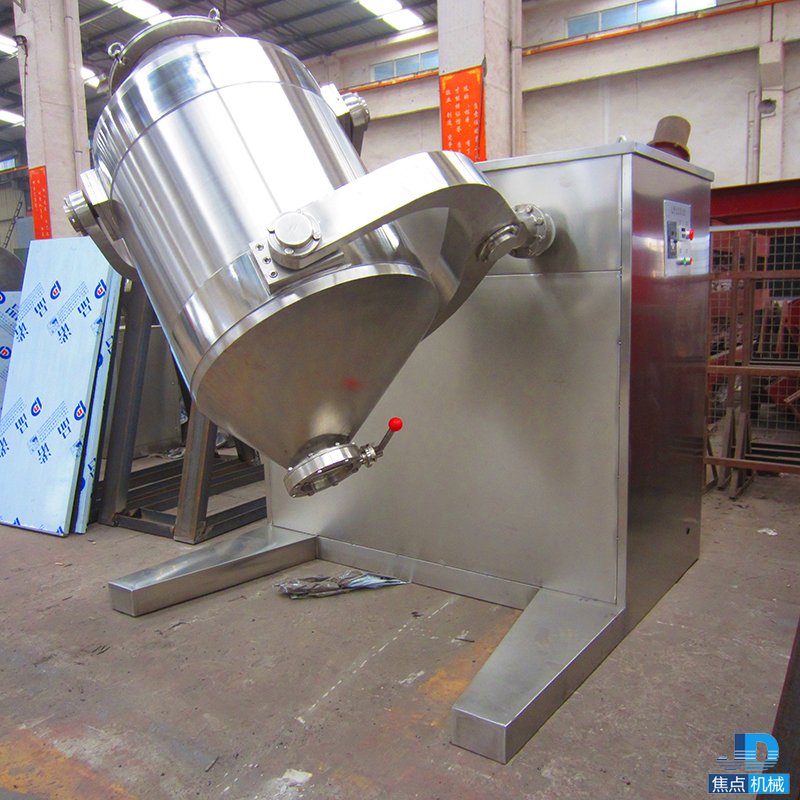

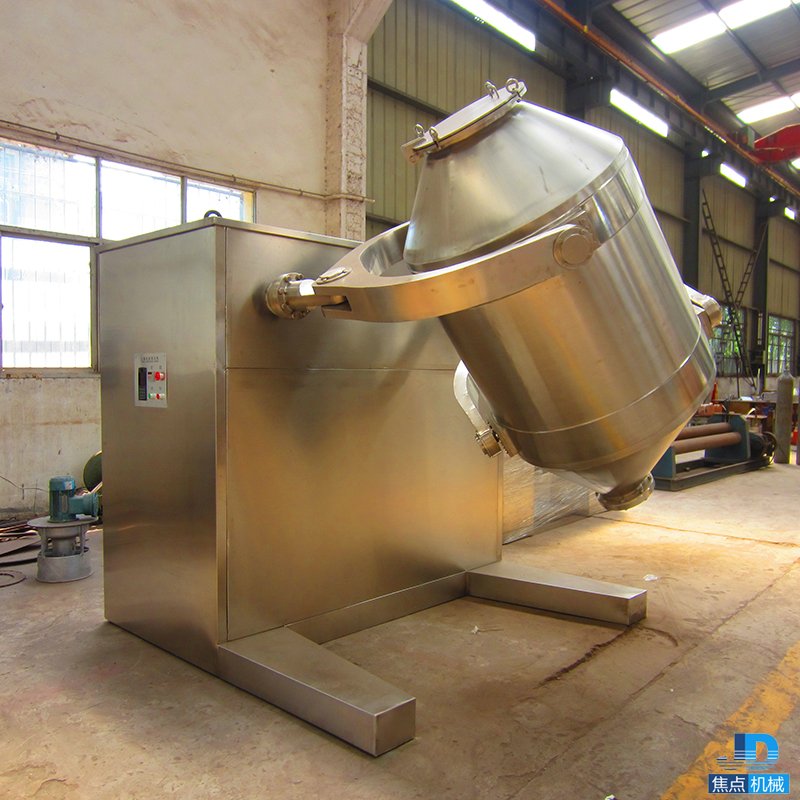

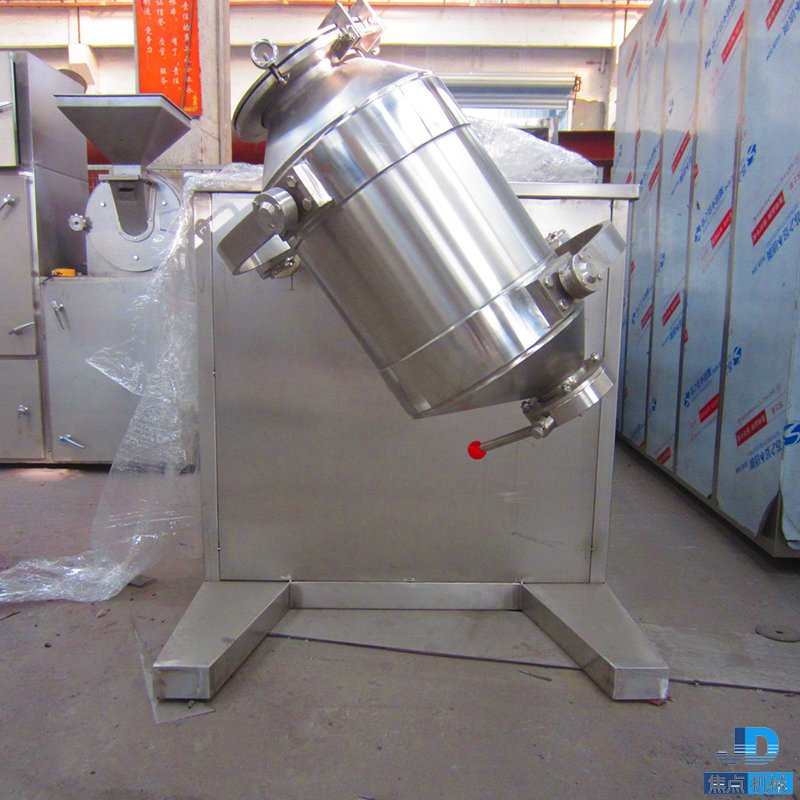

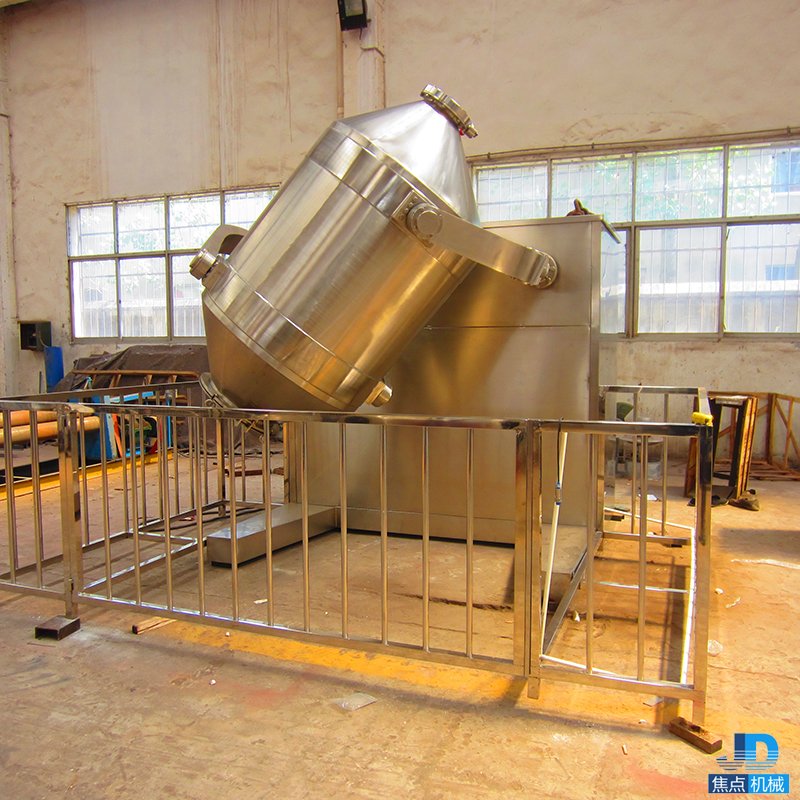

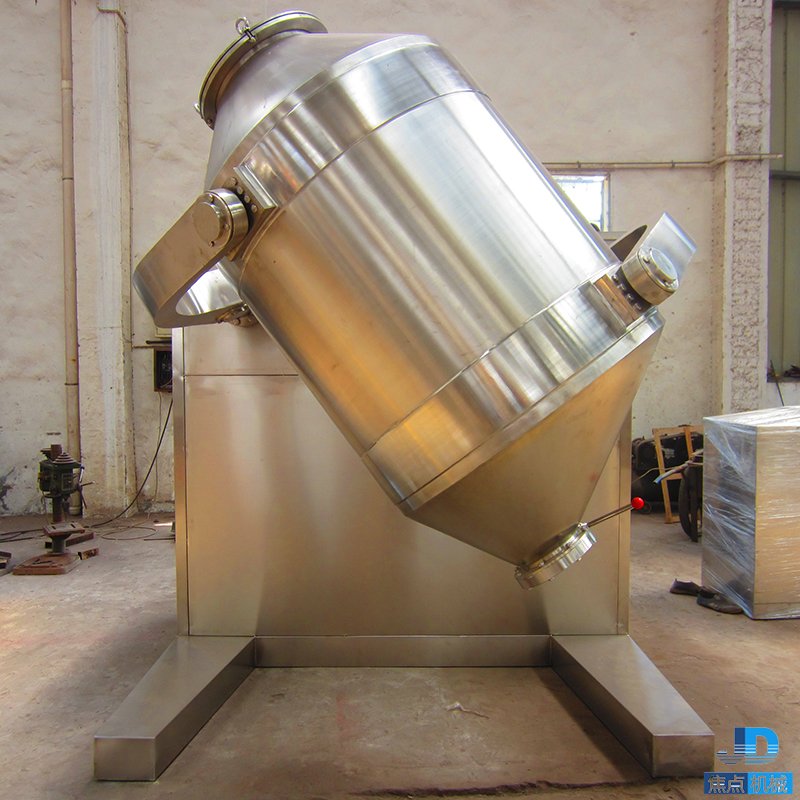

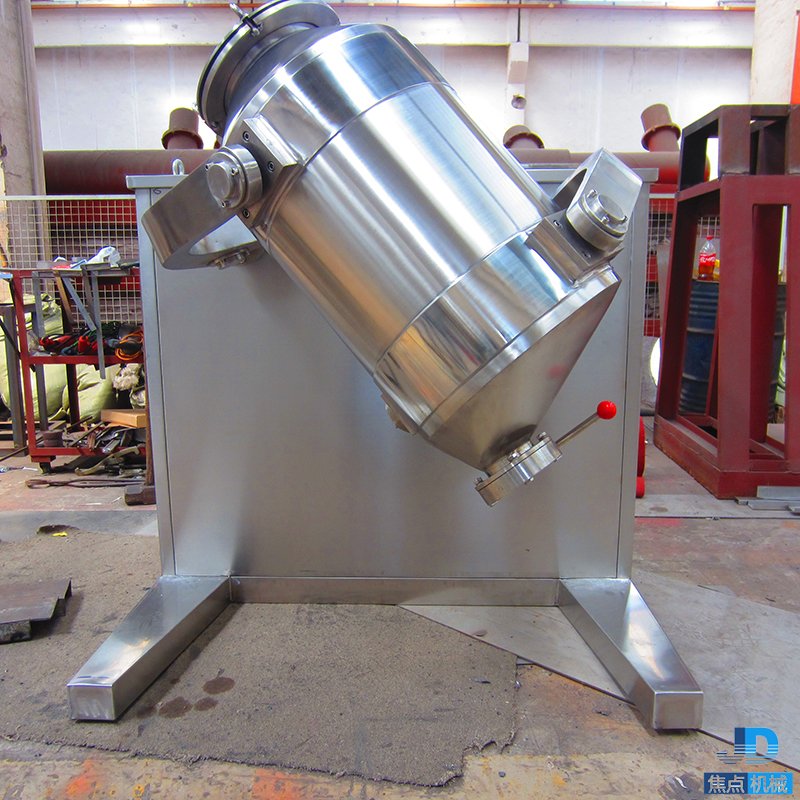

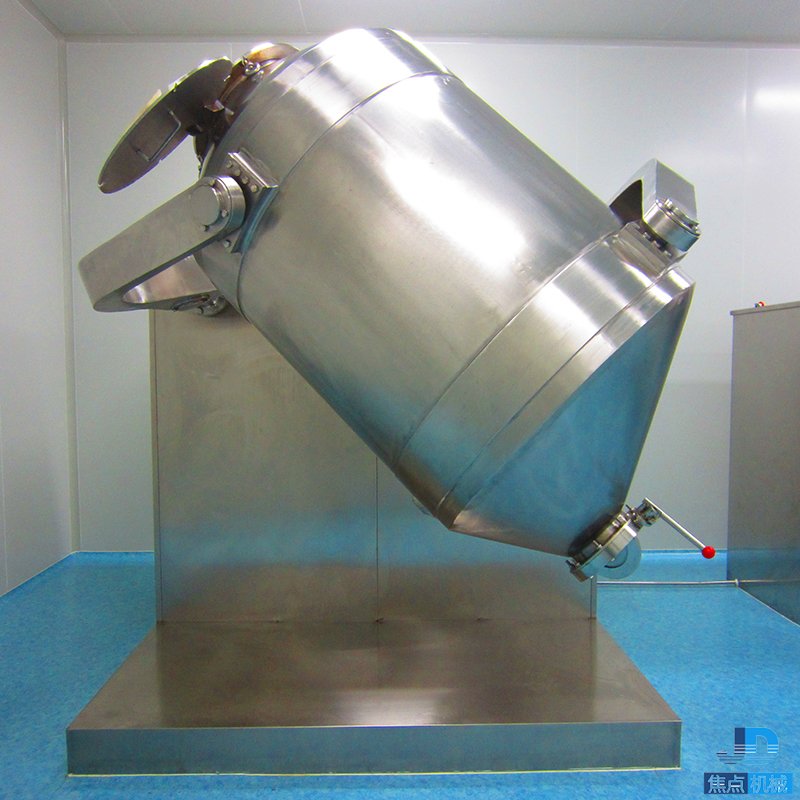

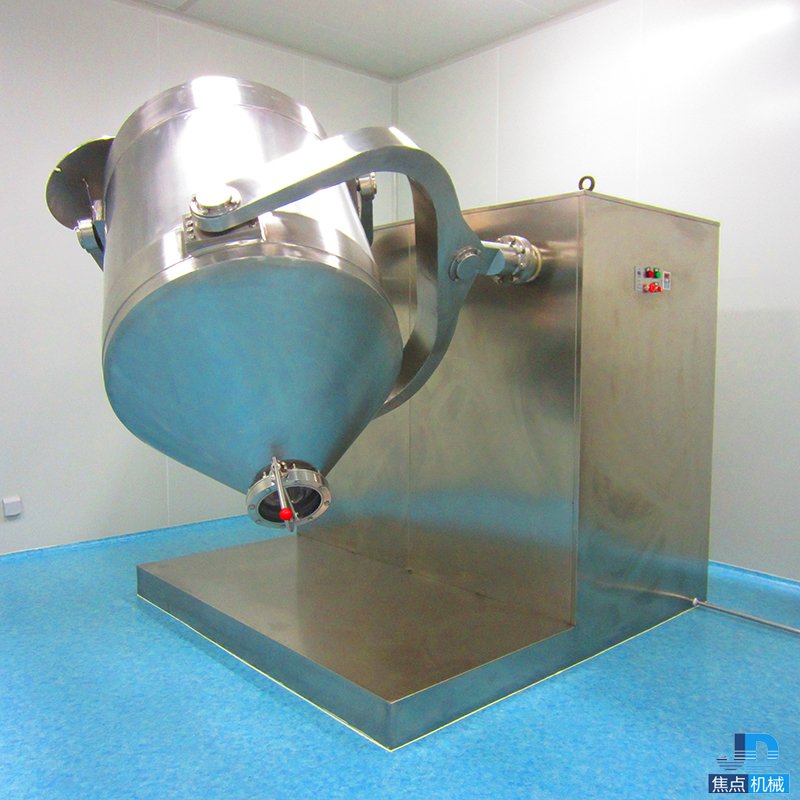

五、產品展示：
